Как правильно подключить духовой шкаф к электричеству в квартирах

При покупке бытового прибора возникает вопрос: как подключить духовой шкаф к электричеству? Речь идет о подключении духового шкафа к электросети. Его мощность должна быть не выше, чем 3,5 квт. Для того, чтобы подключить его, потребуются:

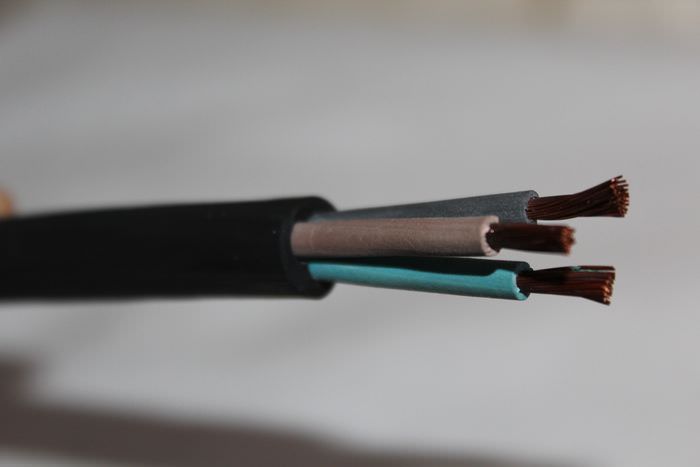

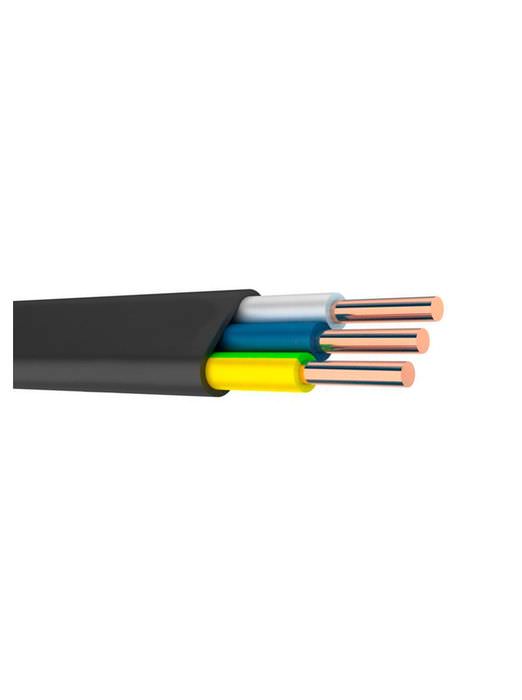

  1.       трехжильный кабель BBГнГ-Ls 3*2,5мм2;

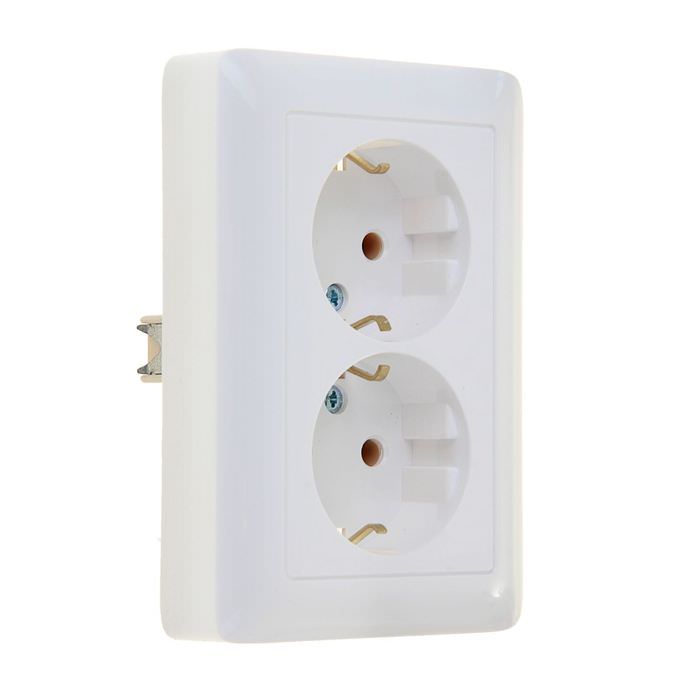

  2.       среднестатистическая обычная розетка на 16;

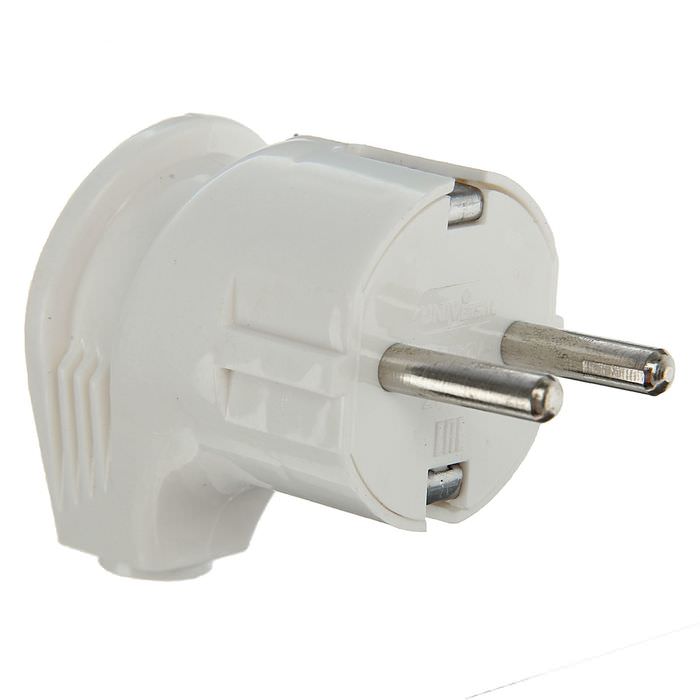

  3.       вилка желательно должна быть угловатой, это необходимо для того, чтобы она занимала меньше места;

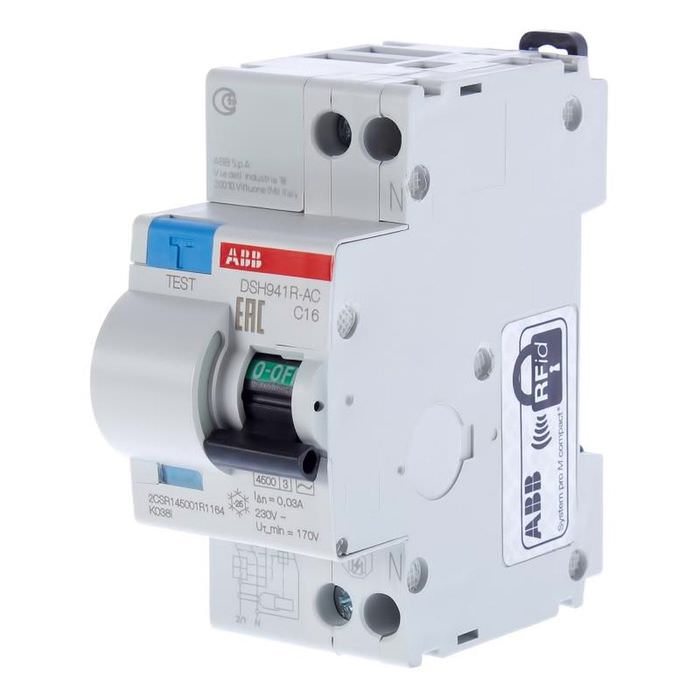

  4.       дифавтомат на 16А.

Важно!

Подключение духового шкафа обязательно должно осуществляться только через отдельный автомат. Он может находиться в распредщитке, в другом случае его можно расположить в непосредственной близости от электроприбора.

Подключение духового шкафа обязательно должно осуществляться только через отдельный автомат

Подключение духового шкафа обязательно должно осуществляться только через отдельный автомат

В квартире, находящейся на стадии ремонта, нужно сначала проложить кабель, протягивая его от электрощита до розетки. Но, в том случае, если ремонт уже сделан, и духовой шкаф устанавливается в готовой квартире, кабель необходимо спрятать. Для этого есть много способов, о которых будет сказано ниже. Действовать нужно аккуратно, чтобы не испортить обои или другое покрытие.

В квартире, находящейся на стадии ремонта, нужно сначала проложить кабель, протягивая его от электрощита до розетки.

В квартире, находящейся на стадии ремонта, нужно сначала проложить кабель, протягивая его от электрощита до розетки.

Можно ли подключать к обычной розетке?

Для многих хозяев этот вопрос становится несущим при покупке электроприбора, вторым по важности после: «Как подключить электрический духовой шкаф?». Розетка до подключения к ней духового шкафа могла быть использована для чайника или другого прибора. Главное, чтобы были соблюдены три условия.

  1.       Мощность духовки должна быть не больше 3,5квт.
  2.       Сечение трехжильного медного кабеля должно быть не больше 2,5 мм2.

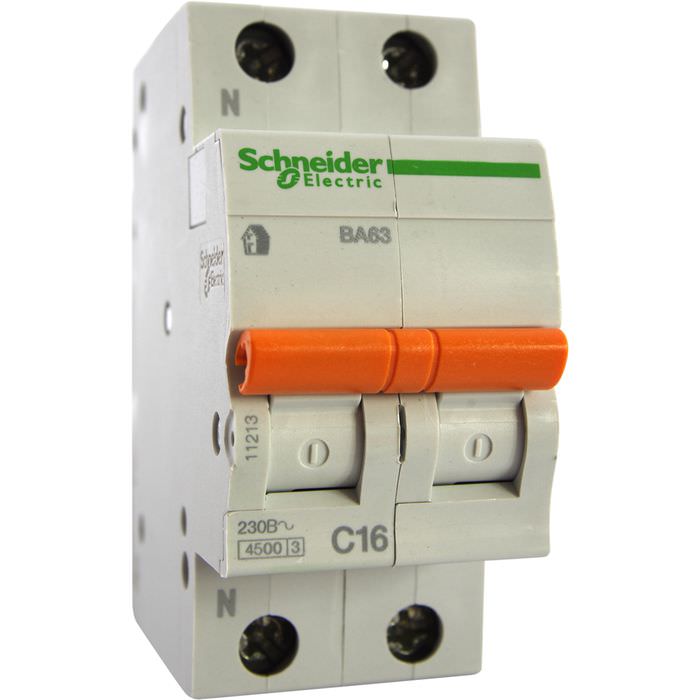

  3.       Номинальный ток не должен превышать 16А.

Третий пункт вызывает много вопросов, так как ток редко подпадает под нужные значения. Из-за этого возникают проблемы. Если заменять автомат для розеток на дифференциальный 16 А для того, чтобы подключить к нему духовку, то остальные электроприборы останутся практически без тока на время, когда готовится пища или просто работает прибор.

Если заменять автомат для розеток на дифференциальный 16 А для того, чтобы подключить к нему духовку, то остальные электроприборы останутся практически без тока на время, когда готовится пища или просто работает прибор.

Если заменять автомат для розеток на дифференциальный 16 А для того, чтобы подключить к нему духовку, то остальные электроприборы останутся практически без тока на время, когда готовится пища или просто работает прибор.

В этом случае каждому хозяину придется самостоятельно сделать выбор: экономить или находиться в комфорте.При подключении духового шкафа к старой розетке есть риск.  Чтобы свести его к минимуму советуется не оставлять модульный автомат без защиты.

При подключении духового шкафа к старой розетке есть риск.

При подключении духового шкафа к старой розетке есть риск.

Какая розетка нужна для духового шкафа

Новая розетка должна находиться на высоте не больше 90 см, измеряя от пола. Однако в некоторых случаях допускается устанавливать ее на уровне ножек кухни. Главный критерии, который должен быть учтен, это удобство эксплуатации. Во время уборки кухни, на розетку не должна попадать вода. Для этого необходимо ее отключать от электросети.

Новая розетка должна находиться на высоте не больше 90 см, измеряя от пола.

Новая розетка должна находиться на высоте не больше 90 см, измеряя от пола.

Поэтому важно удобство: каждый раз лазить для того, чтобы выдернуть вилку из розетки, не удобно. Не исключено попадание воды на розетку из-за экстренных ситуаций. Именно поэтому советуют розетку размещать на возвышении от пола.

Важно!

Размещать розетку нужно за духовым шкафом. Это убережет ее от излишней опасности, и она не будет «бросаться в глаза».

Техника безопасности при установке розетки должна быть учтена. Розетку нужно располагать на большом расстоянии от газового провода, варочной поверхности. После определения с местом расположения розетки, необходимо шкаф к ней подключить.

Техника безопасности при установке розетки должна быть учтена.

Техника безопасности при установке розетки должна быть учтена.

Установка клеммной колодки

Бытовая техника, подключенная через клеммную колодку, считается более защищенной. Контакт есть благодаря прижимным винтам. Этот метод более надежный, чем при подключении через вилку или розетку. У этого метода подключения есть свои недостатки. Одним из главным является трудность размыкания цепи.

Бытовая техника, подключенная через клеммную колодку, считается более защищенной.

Бытовая техника, подключенная через клеммную колодку, считается более защищенной.

В колодках «старых» контакты открыты. Поэтому такую колодку советуется устанавливать в маленьком боксе. Если не хочется платить за бокс, то вместо него можно использовать обычную распаечную коробку.

В колодках «старых» контакты открыты.

В колодках «старых» контакты открыты.

В квадратную идеально войдет трехконтактная колодка. Коробку можно установить прямо на стене, прикрутив ее. При подключении защищенные провода располагают под металлическими пластинами. Контакты затягиваются прижимными болтами.

В квадратную идеально войдет трехконтактная колодка.

В квадратную идеально войдет трехконтактная колодка.

Важно!

Нельзя перепутывать провода. Этот момент ключевой при подключении.

Как правильно подключить к электросети?

Некоторые модели идут с заводской вилкой, у которой не подразумевается разбор. Нужно понимать, что ее отрезание ведет к потере гарантии. Однако в современных моделях часто установочной вилки не предусматривается.

Некоторые модели идут с заводской вилкой, у которой не подразумевается разбор.

Некоторые модели идут с заводской вилкой, у которой не подразумевается разбор.

Именно из-за этого подключать ее придется своими силами. Это объясняется наличием в разных стенах разных розеток. Производителям попросту невыгодно устанавливать вилку.

Именно из-за этого подключать ее придется своими силами.

Именно из-за этого подключать ее придется своими силами.

Провод к духовке нужно защитить, оппресовать наконечниками НШВ и пропустить через корпус вилки. Фазу и ноль необходимо усадить на крайние контакты вилки. Фазировка в данном случае не имеет никакого значения. Провод может внутри болтаться. Для того, чтобы этого избежать, необходимо его зафиксировать поджимающим хомутиком и закрутить корпус вилки.

Провод к духовке нужно защитить, оппресовать наконечниками НШВ и пропустить через корпус вилки

Провод к духовке нужно защитить, оппресовать наконечниками НШВ и пропустить через корпус вилки

Важно!

Нельзя обращать внимание только на цвет изоляции жил.

Необходимо проверить где расположен какой провод в клеммной колодке.

Необходимо проверить где расположен какой провод в клеммной колодке.

Необходимо проверить где расположен какой провод в клеммной колодке.

Сечение жил и номинал автомата

Если необходимо натянуть новую линию, то сперва нужно определиться с сечением жил кабеля. Пиковые нагрузки 3-3,8. В них электроприбор работает чрезвычайно редко. Но, несмотря на это, отталкиваться нужно именно от максимума. Для кабелей с медными жилами рекомендуемое сечение- 2,5 мм2, для автомата-16А.

Для кабелей с медными жилами рекомендуемое сечение- 2,5 мм2, для автомата-16А.

Для кабелей с медными жилами рекомендуемое сечение- 2,5 мм2, для автомата-16А.

Важно учитывать, что у любой современной мебели рассчитывается наличие заземления. Поэтому используемые кабели должны быть трехжильными.  При выборе обязательно нужно измерить диаметр провода и посчитать сечение. Многие производители, чтобы сэкономить, делают жилы тоньше, чем о них пишут.

При выборе обязательно нужно измерить диаметр провода и посчитать сечение.

При выборе обязательно нужно измерить диаметр провода и посчитать сечение.

Если устанавливаются шкафы с большей мощностью, нужно использовать кабель с сечением 4мм2.

Если устанавливаются шкафы с большей мощностью, нужно использовать кабель с сечением 4мм2.

Если устанавливаются шкафы с большей мощностью, нужно использовать кабель с сечением 4мм2.

УЗО — надо или нет?

УЗО рекомендуется устанавливать наравне с автоматическим выключателем на духовой шкаф. Автомат поможет защитить от излишнего перегрева, от которого происходят замыкания.

УЗО рекомендуется устанавливать наравне с автоматическим выключателем на духовой шкаф.

УЗО рекомендуется устанавливать наравне с автоматическим выключателем на духовой шкаф.

Но нужно понимать, что от пробоя на корпусе оказать должную защиту он попросту не сможет. Это действительно опасно. Из-за этого рекомендуется делать связку УЗО+АВ или же дифавтомат.  Тогда даже при пробое или при случайном соприкосновении никто не пострадает.

Но нужно понимать, что от пробоя на корпусе оказать должную защиту он попросту не сможет.

Но нужно понимать, что от пробоя на корпусе оказать должную защиту он попросту не сможет.

Выбирать УЗО нужно по такому принципу: он должен быть на ступень выше автомата.

Выбирать УЗО нужно по такому принципу: он должен быть на ступень выше автомата.

Выбирать УЗО нужно по такому принципу: он должен быть на ступень выше автомата.

Способы прокладки проводки

Проводку надо прокладывать скрыто, чтобы ее не было видно. Часто ее прячут в штукатурке или штробах. Однако это не всегда возможно. Менее пыльная работа – спрятать их под обоями или краской.

Проводку надо прокладывать скрыто, чтобы ее не было видно. Часто ее прячут в штукатурке или штробах.

Проводку надо прокладывать скрыто, чтобы ее не было видно. Часто ее прячут в штукатурке или штробах.

В случае, когда предыдущие способы невозможны, можно спрятать провода в короба. Они бывают из пластика и металла. Если хочется сделать более аккуратно и красиво, то подойдет вариант с плинтусами. Они выше и шире обычных. Под ними проводов незаметно, и все выглядит эстетично и аккуратно.

В случае, когда предыдущие способы невозможны, можно спрятать провода в короба.

В случае, когда предыдущие способы невозможны, можно спрятать провода в короба.

Подключение от одного кабеля варочной поверхности и духового шкафа. В этом случае в щитке должен быть установлен автомат, который будет производить автоматическое отключение при перегрузке. Это будет защищать от поломки кабель питания.

Это будет защищать от поломки кабель питания.

Это будет защищать от поломки кабель питания.

Важно! Выбирать автомат нужно не по нагрузке приборов, а учитывая фактическое сечение кабеля.

Ни в коем случае нельзя напрямую соединять одновременно два кухонных прибора, если у них существует только одна защита. Также под запретом остается и установка отдельной розетки, отпаивания от клемм в раздельной коробке. Сдвоенная розетка тоже не спасет от аварийной ситуации.

Также под запретом остается и установка отдельной розетки, отпаивания от клемм в раздельной коробке.

Также под запретом остается и установка отдельной розетки, отпаивания от клемм в раздельной коробке.

Дело в том, что в случае, когда вилка и кабель рассчитана на ток до 16А, то неясно что произойдет при перегрузке. Самым оптимальным вариантом считается размещение за кухней небольшого бокса коробочки.

Техника безопасности

Нужно уметь рассчитывать свои силы. Игры с электричеством чреваты тяжелыми последствиями. Важно понимать, что при установке вы несете ответственность за подключение электроприбора и в случае аварийной ситуации вина ляжет на ваши плечи.  Нужно учитывать некоторые нюансы перед подключением.

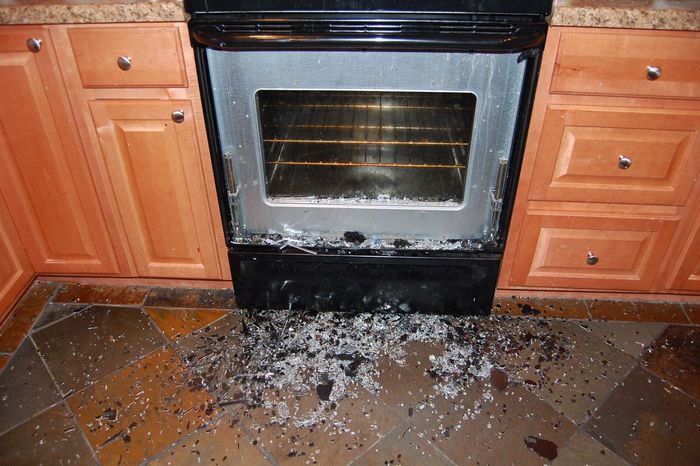

  1.       Если духовой шкаф был сломан, уронен или подвергался повреждениям, то не нужно его подключать.

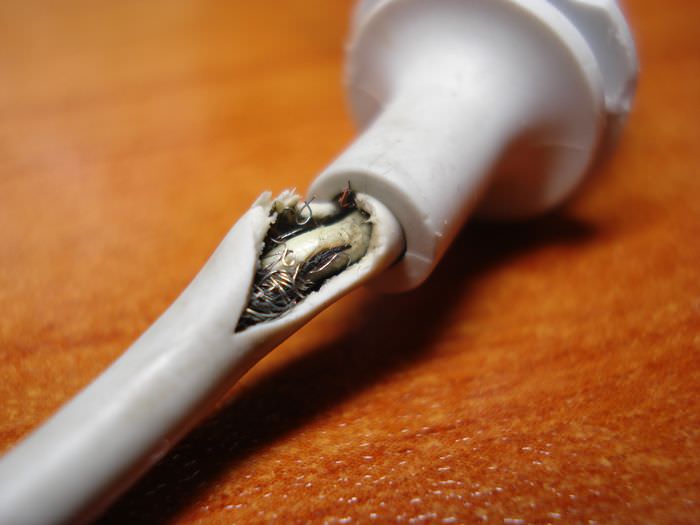

  2.       Если кабель также поврежден, то не нужно пытаться его отремонтировать своими усилиями.

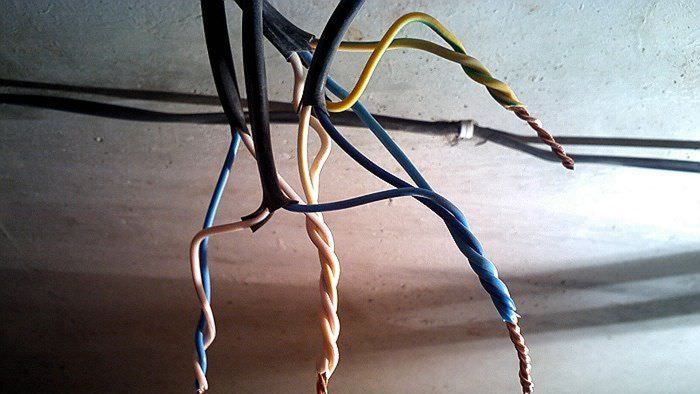

  3.       Нельзя допускать соприкосновение электрических выводов или же кабелей к прибору;
  4.       Обязательно следовать инструкциям.

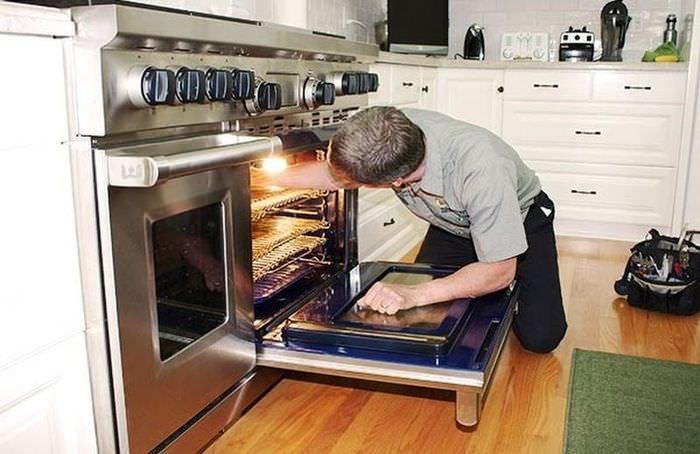

  5.       При чистке или ремонте электрошкаф должен быть отключен.

Важно всегда оставаться бдительным и аккуратным!
