Подключение электроплиты по схеме в квартире и в частном доме

Как подключить электроплиту? С одной стороны — здесь нет ничего сложного, с другой — есть много разных нюансов.

Как подключить электроплиту? С одной стороны - здесь нет ничего сложного, с другой - есть много разных нюансов.

Как подключить электроплиту? С одной стороны — здесь нет ничего сложного, с другой — есть много разных нюансов.

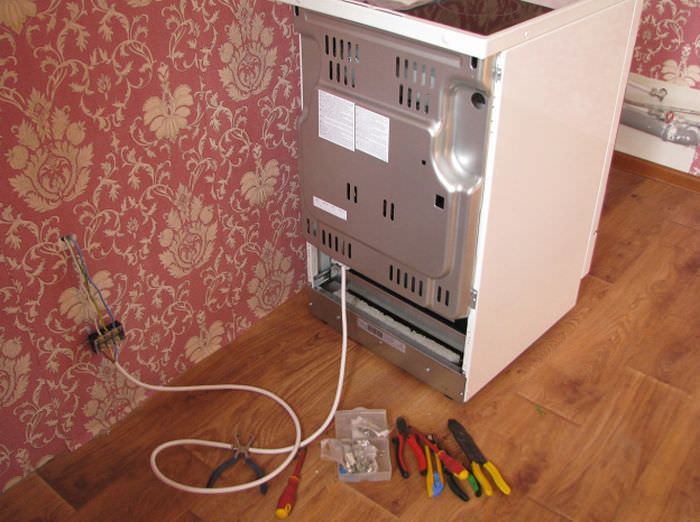

Место установки

Выбирая место, где будет происходить подключение электрической плиты, нужно учитывать много разных аспектов: от возможности подсоединения до соседства с другими предметами бытовой техники. Это не должно быть место, выбранное по остаточному принципу, ведь всегда хочется, чтобы процессы готовки были максимально комфортными. Чтобы правильно выбрать локацию для подключения, нужно придерживаться следующих рекомендаций.

Выбирая место, где будет происходить подключение электрической плиты, нужно учитывать много разных аспектов: от возможности подсоединения до соседства с другими предметами бытовой техники

Выбирая место, где будет происходить подключение электрической плиты, нужно учитывать много разных аспектов: от возможности подсоединения до соседства с другими предметами бытовой техники

  1. Важно, чтобы пол в месте установки был идеально ровным, так как для электроплиты необходимо устойчивое горизонтальное положение, которое обеспечивается за счет регулировки ножек.
  2. Должна оставаться возможность свободной перестановки техники, а значит, длина кабеля и расстояние от локации подключения до самого агрегата должны быть соответствующими.
  3. Разогрев электроплиты может достигать 100 градусов, а значит эту технику точно нельзя устанавливать близко с холодильником. Это же правило применимо и к варочным панелям.

Когда тен достигает большой температуры нагрева, находящиеся рядом пластиковые элементы могут расплавиться, а, значит, таковых рядом быть не должно.

Когда тен достигает большой температуры нагрева, находящиеся рядом пластиковые элементы могут расплавиться, а, значит, таковых рядом быть не должно.

Когда тен достигает большой температуры нагрева, находящиеся рядом пластиковые элементы могут расплавиться, а, значит, таковых рядом быть не должно.

 Общие требования

Такой процесс, как подключение электрической плиты, требует соблюдение ряда требований к оборудованию. Конечно, когда установка производится в городской квартире, этот процесс значительно упрощается и ускоряется.

Такой процесс, как подключение электрической плиты, требует соблюдение ряда требований к оборудованию.

Такой процесс, как подключение электрической плиты, требует соблюдение ряда требований к оборудованию.

Это объясняется тем, что обычно в многоэтажных домах уже есть отдельный провод, который подведен к специально подготовленной для этого розетке. А вот в частном доме подключить подобное оборудование будет сложнее. Это можно сделать самостоятельно или пригласить соответствующего специалиста.

Это можно сделать самостоятельно или пригласить соответствующего специалиста.

Это можно сделать самостоятельно или пригласить соответствующего специалиста.

Что потребуется для выполнения этих работ:

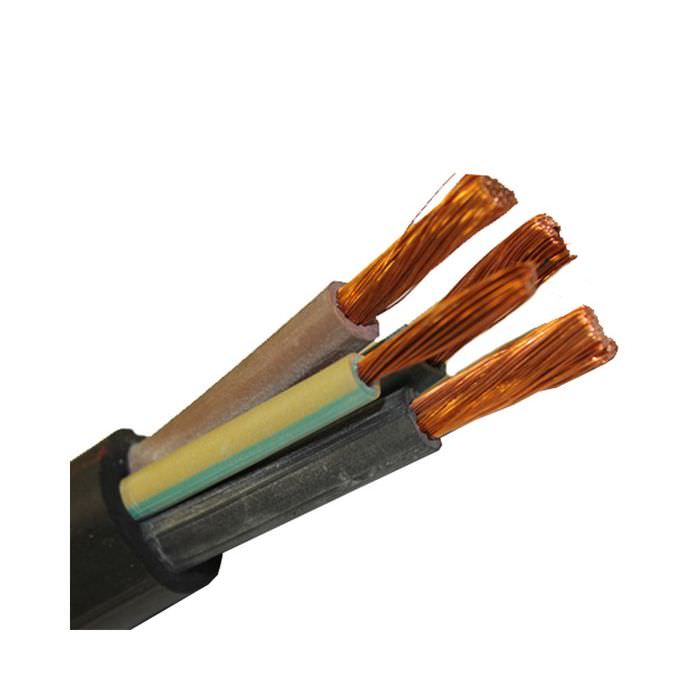

  • 3-жильный кабель, сечение у которого — медное, а толщина в соответствии с длиной варьируется от четырех до шести миллиметров;

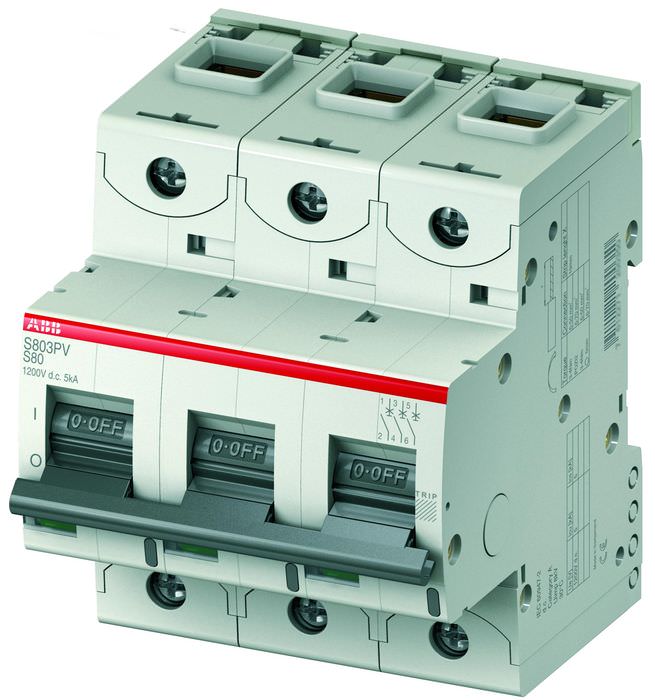

  • отдельный автоматический отключатель под электрический агрегат для установки в щитке на 32 или 40А в соответствии с сечением;
  • устройство для защитного отключения;

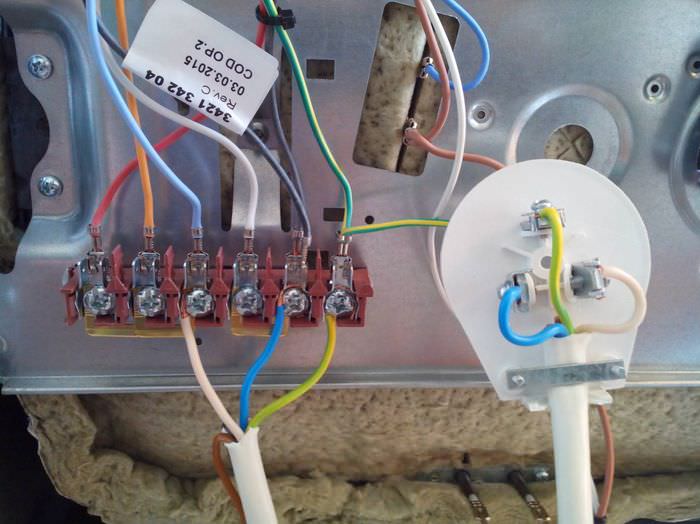

  • любой из доступных вариантов заземления.

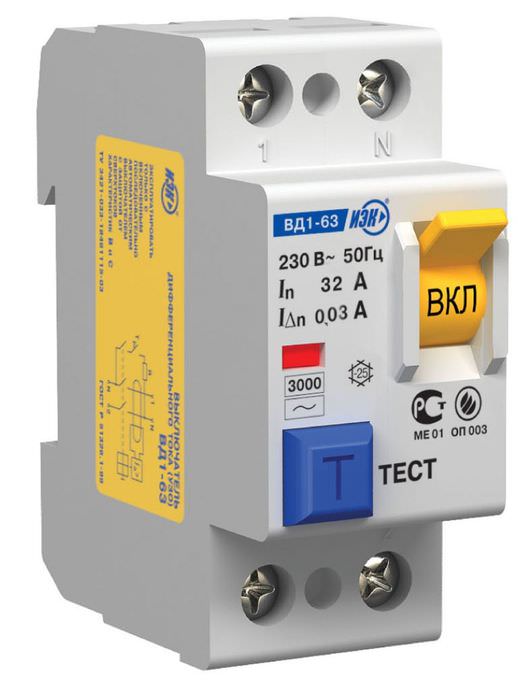

Устройство защитного отключения и автомат

Дополнительная информация: сокращенно устройство защитного отключения называют аббревиатурой УЗО.

Автоотключатель и УЗО — это те элементы, без которых нельзя обойтись в подключении техники к сети, их наличие — обязательно. Они необходимы для того, чтобы защитить агрегат от скачков напряжения в сети и способствовать наиболее долгосрочной эксплуатации техники.

Ряд важных аспектов, связанных с УЗО и автоматом:

  • установка производится на монтажную рейку до того, как будет установлен счетчик;
  • номинальное значение УЗО должно превышать значение автоотключателя;
  • нижние клеммы нужно использовать для соединения с автоматом, их необходимо вывести на ноль;
  • при использовании однополюсного автомата нужно соединить нулевую клемму УЗО с нулевой шиной;
  • при двухполюсном соединение нулевой клеммы происходит с соответствующим контактом автоотключателя;
  • на нижние крепления автомата нужно поставить фазную и нулевую жилу трехжильного провода;
  • в случае однополюсного автомата нулевой полюс уходит на соответствующую шину;
  • желто-зеленая или зеленая используются с целью заземления.

Видео: УЗО и принцип действия

Монтаж кабеля

Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля. Прежде чем приступать к этой работе, необходимо проштробить стену. Если хочется скрыть укладку в стене, потребуется значительно больше времени, однако это поможет сохранить эстетику интерьера.

Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля.

Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля.

Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами. Для того варианта нужно будет использовать внешний короб. Чтобы осуществить штробление и укладку в коробе, нужно выбрать наиболее короткий маршрут.

Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами.

Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами.

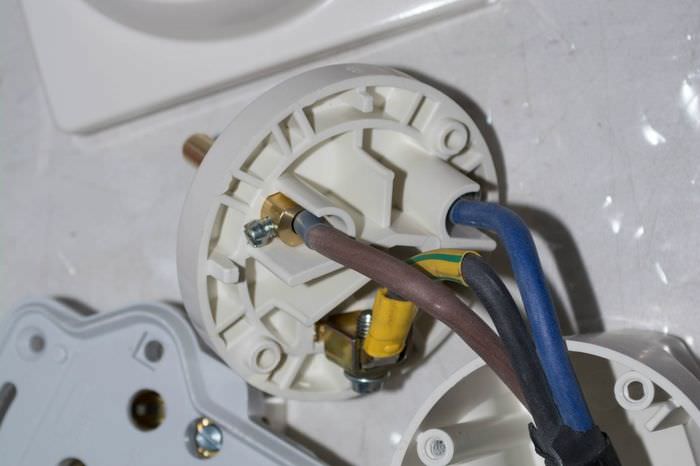

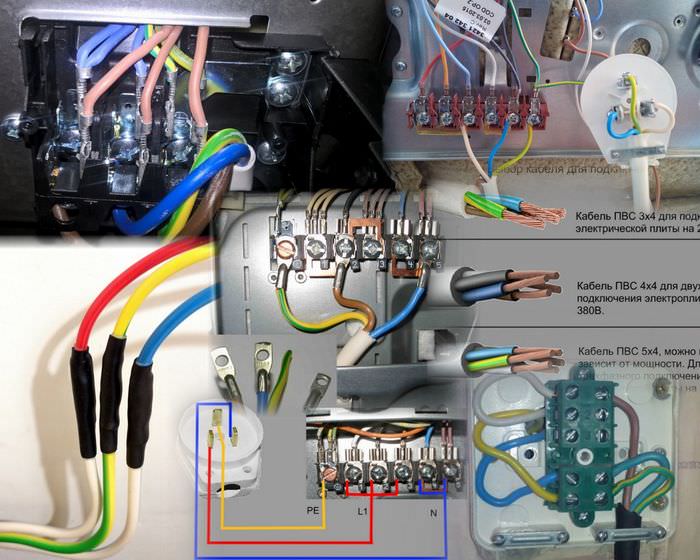

Тип соединения электроплиты

Один из часто задаваемых вопросов — какой же кабель нужен для подключения электрической плиты? Есть несколько вариантов типов соединений, которыми можно пользоваться, производя установку. Прежде чем приступить к работе, нужно выбрать один из них — наиболее оптимальный. Для установки электроплиты в частном доме можно выбрать один из трех типов подключения:

  • прямое подключение;
  • подключение через клеммную коробку;
  • подключение через розетку.

Каждый из этих типов соединения имеет свои нюансы и особенности. В каждом конкретном случае тот или иной будет наиболее удобным, поэтому перед началом работы важно выбрать оптимальный вариант. Далее можно ознакомиться с описанием каждого типа подключения.

Каждый из этих типов соединения имеет свои нюансы и особенности.

Каждый из этих типов соединения имеет свои нюансы и особенности.

Прямое включение

Этот способ будет наиболее подходящим в том случае, если отсутствует необходимость отключения бытового прибора — в данном случае электрической плиты — от общей электрической сети. Этот вариант считается наиболее безопасным из всех возможных. Это объясняется тем, что риск перегрева существенно снижен, ведь дополнительные соединения, которые могут этому способствовать, отсутствуют. Однако, если есть необходимость отдельного отключения, то в таком случае не обойтись без установки клеммной коробки или розетки.

Этот способ будет наиболее подходящим в том случае, если отсутствует необходимость отключения бытового прибора - в данном случае электрической плиты - от общей электрической сети.

Этот способ будет наиболее подходящим в том случае, если отсутствует необходимость отключения бытового прибора — в данном случае электрической плиты — от общей электрической сети.

Как устанавливать клеммную коробку

Современные модели бытовой техники — в частности электроплит — имеют свои особенности подключения и рекомендуется осуществлять подключение к сети без включения в розетку с использованием клеммной колодки хорошего качества.

Современные модели бытовой техники - в частности электроплит - имеют свои особенности подключения и рекомендуется осуществлять подключение к сети без включения в розетку с использованием клеммной колодки хорошего качества.

Современные модели бытовой техники — в частности электроплит — имеют свои особенности подключения и рекомендуется осуществлять подключение к сети без включения в розетку с использованием клеммной колодки хорошего качества.

Может быть использована колодка в монтажной коробке, которая будет смонтирована снаружи на стене или же это может быть коробка из металла, используемая для скрытой установки. Такую коробку нужно устанавливать на расстоянии двух метров от электрической плиты, на высоте не менее 60 сантиметров от пола.

Такую коробку нужно устанавливать на расстоянии двух метров от электрической плиты, на высоте не менее 60 сантиметров от пола.

Такую коробку нужно устанавливать на расстоянии двух метров от электрической плиты, на высоте не менее 60 сантиметров от пола.

Включение через розетку

Такой вариант подключения к сети очень популярен, при его использовании важно также использовать заземление. Подойдут розетки трех типов, рассмотрим каждый из них.

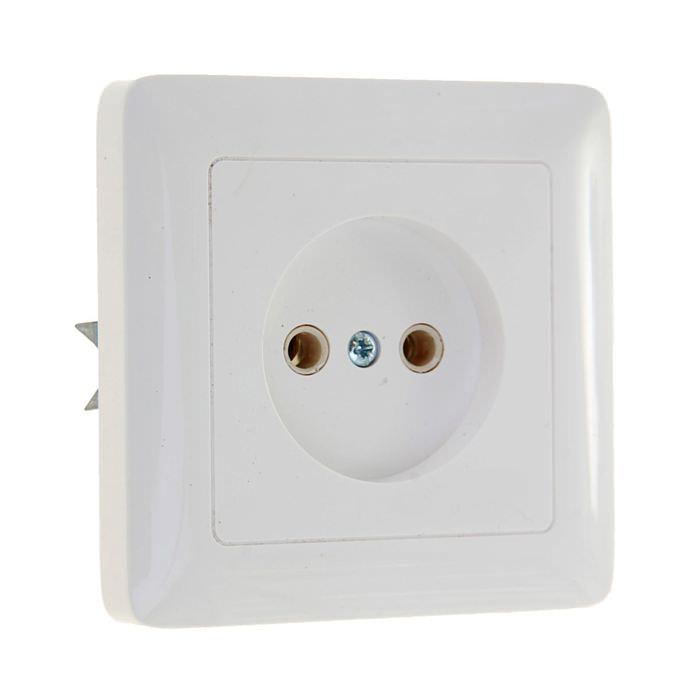

  1. Розетки отечественного производства. У них расположение заземления — верхнее и оно развернуто на 90 градусов.

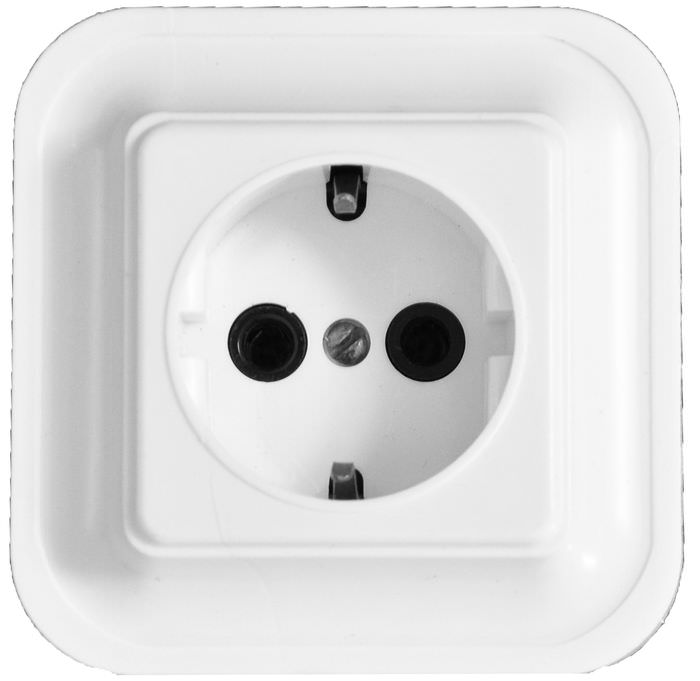

  2. Розетки белорусского производства. Их отличие заключается в том, что разворот контактов составляет 120 градусов относительно друг друга.

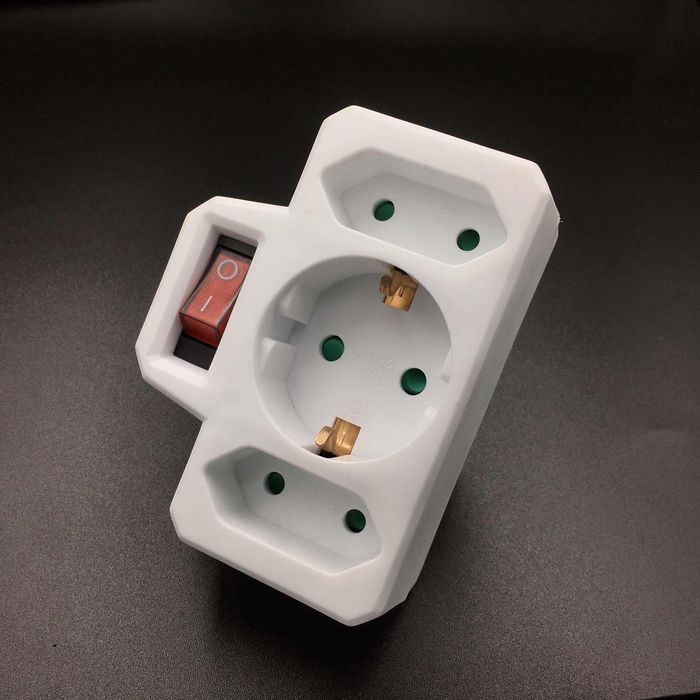

  3. Европейские розетки. У таких моделей контакт заземления можно найти внизу и сечение у него — плоское.

Важно! Если нет необходимости самостоятельно монтировать проводку, так как она уже есть, то важно проверить розетку на фазу. Для этого используют электротестер.

Схемы

Есть три схемы, по которым можно подключить электроплиту к сети:

  • однофазная;
  • двухфазная;
  • трехфазная.



Выбор схемы не зависит от способа подключения. Если используются приборы на 220 Вольт, то применяется однофазная схема, в случае использования приборов на 380 Вольт — двухфазные или же трехфазные. Перед тем, как подключать электрическую плиту, нужно повернуть агрегат задней стороной и убрать крышку, которая выполняет защитную функцию, с клеммной коробки. Как правило, возможные схемы подключения отображены на оборотной стороне агрегата.

Видео: Как подключить электроплиту?

Одна фаза

Такое подключение наиболее распространено в многоэтажных домах, однако применять его можно только в том случае, когда стыковка осуществляется трехжильным сечением кабеля для электроплиты с духовкой. Сделать это совсем не сложно и можно справиться с задачей самостоятельно. Для правильного соединения нужно использовать перемычки. Как правило, они есть в комплекте и зажаты болтами в клеммной коробке. Если они отсутствуют, то можно купить медный перемычки с шестимиллиметровым сечением.

Для правильного соединения нужно использовать перемычки.

Для правильного соединения нужно использовать перемычки.

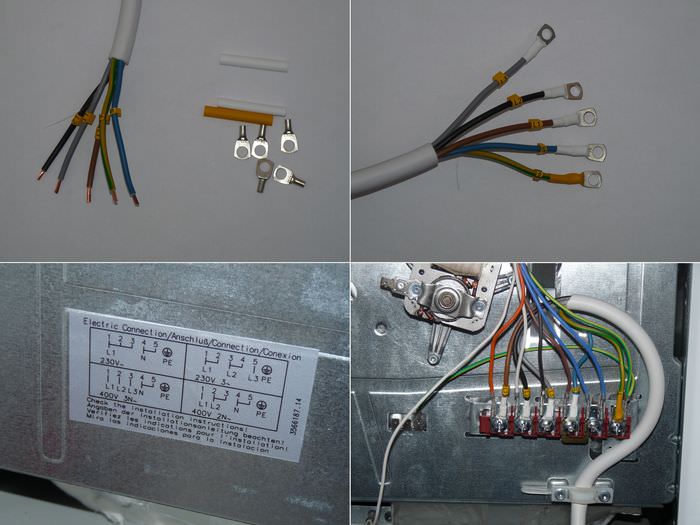

Две фазы

Такая схема наиболее распространена в использовании для частных домов, но также подойдет и для использования в квартире. Стыковка осуществляется четырехжильным проводом и для этого 1 перемычка устанавливается на L1 и L2, другая на N4 и N5, L3 и винт для заземления остаются свободными.

Для подключения этой схемы нужно:

  • желтую жилу поставить на фазу А, которая состоит из клемм L1 и L2 (их соединение осуществляется с помощью перемычки);
  • жила в красной обмотке пойдет на клемму, которая расположена рядом (L3);
  • синяя перемычка ставится на нулевые N4 и N5, стыковка которых также осуществляется перемычкой;
  • желто-зеленая используется для заземления.
Такая схема наиболее распространена в использовании для частных домов, но также подойдет и для использования в квартире.

Такая схема наиболее распространена в использовании для частных домов, но также подойдет и для использования в квартире.

Три фазы

Как правило, такое подключение осуществляется именно в частных домах, а вот в квартирах почти не используется. На вид может показаться, что такое подключение — довольно сложное, однако выполнить его можно даже самостоятельно, не прибегая к помощи специалистов. Выполняется такое подключение кабелем из 4-ех или 5-ти жил. Применяется в таком случае лишь одна шина с целью соединения нулевых клемм, которые расположены рядом. Важно соблюдать определенный порядок подключения жил.

Как правило, такое подключение осуществляется именно в частных домах, а вот в квартирах почти не используется.

Как правило, такое подключение осуществляется именно в частных домах, а вот в квартирах почти не используется.

Несмотря на то, что все вышеописанные работы по подключению электроплиты в квартире или частном доме можно выполнить самостоятельно, все же важно проконсультироваться со специалистами, чтобы не совершить серьезных ошибок и точно знать, как подключить электроплиту.

Видео: Подключаем электроплиту самостоятельно
